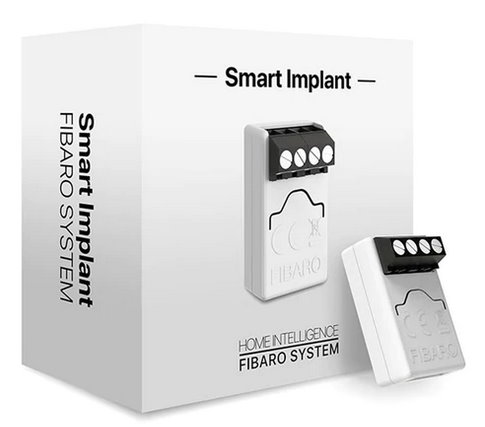

Fiabaro Smart ImplantFIBARO Smart Implant ermöglicht es, die Funktionalität von kabelgebundenen Sensoren und anderen Geräten um die Z-Wave-Netzwerkkommunikation zu erweitern. Sie können binäre Sensoren, analoge Sensoren, DS18B20-Temperatursensoren oder DHT22-Feuchte- und Temperatursensoren anschließen, um deren Messwerte an den Z-Wave-Controller zu melden.
Das Gerät kann auch andere Geräte steuern, indem es die Ausgangskontakte unabhängig von den Eingängen öffnet bzw. schließt.

Datenblatt (deutsch)

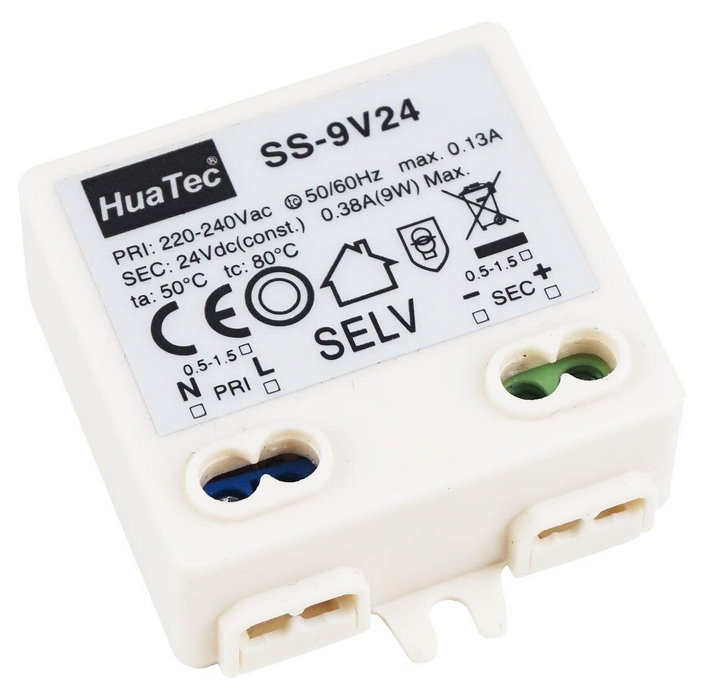

Für die Stromversorgung des FIBARO Smart Implant ist eine Gleichspannungsquelle von 9 - 30V erforderlich.

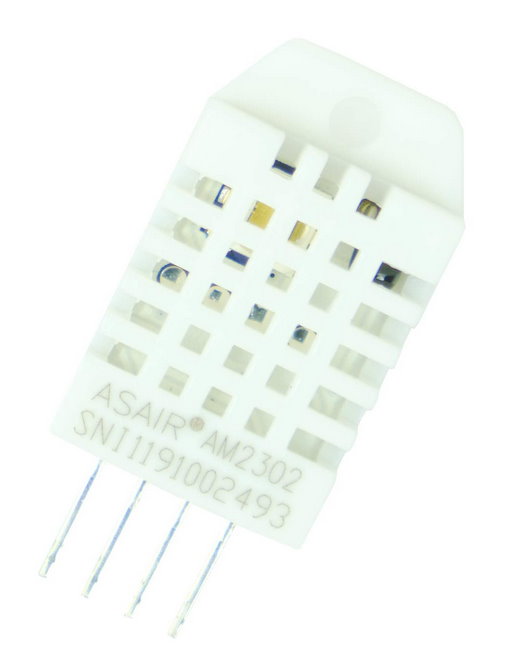

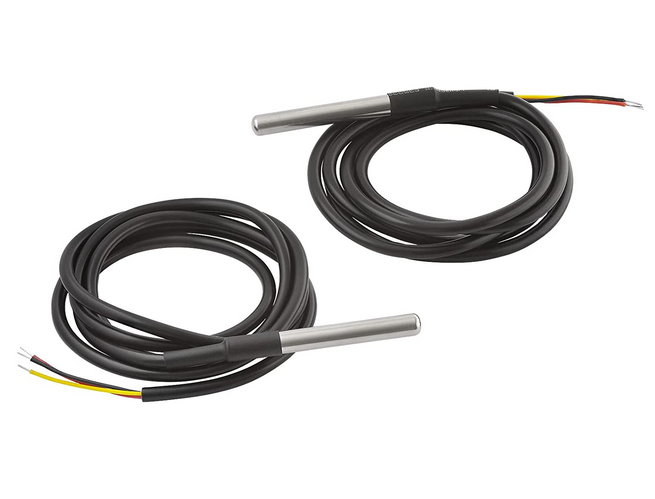

Neben dem eingebauten Temperatursensor können externe Sensoren für die Temperaturmessung (DS18B20) und kombinierte Temperatur-Luftfeuchtigkeitssensoren (DHT22) angeschlossen werden.

24V Transformator Temperatursensor DS18B20 Luftfeuchtigkeitssensor DHT22
 24V Trafo  DS18B20  DHT22



Wichtig bei der Installation, dass die Sensoren vor der Inklusion an den FIBARO Smart Implant angeschlossen sind.
Sie werden sonst nicht erkannt.

Testbeispiele:

- Der DHT22 am FIBARO Smart Implant

- Der DS18B20 am FIBARO Smart Implant

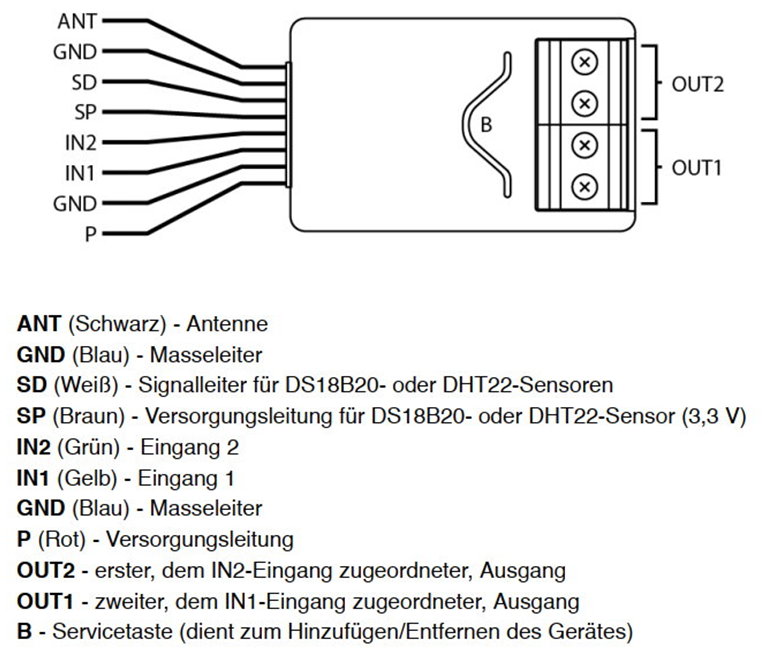

Anschlussbelegung des FIBARO Smart Implant:

Anschluss Smartimplant
