An den FIBARO Smart Implant können externe Sensoren für Luftfeuchtigkeit und Temperaturen ( DHT22 / DS18B20 ) angeschlossen werden. Je nach Anwendung wird dazu das entsprechende Modul verbaut.
Zum Testen und zur individuellen Nutzung habe ich dieses Modul in einen Stecker verbaut und kann diesen am jeweils entsprechenden Ort variabel nutzen.
Deshalb hier eine kleine Anleitung für einen solchen Smart Implant Stecker.
Für die Strombersorgung des Moduls ist eine Gleichspannung von minimal 9V erforderlich. Dafür habe ich ein ausgedientes (altes) Steckernetzteil für 12V/DC verwendet. Hier muss man manchmal etwas Glück haben. Nicht alle Steckernetzteile lassen sich problemlos öffnen und bieten zudem auch noch im Inneren Platz für das FIBARO-Modul und den Sensor.
altes Steckernetzteil 12V/DC

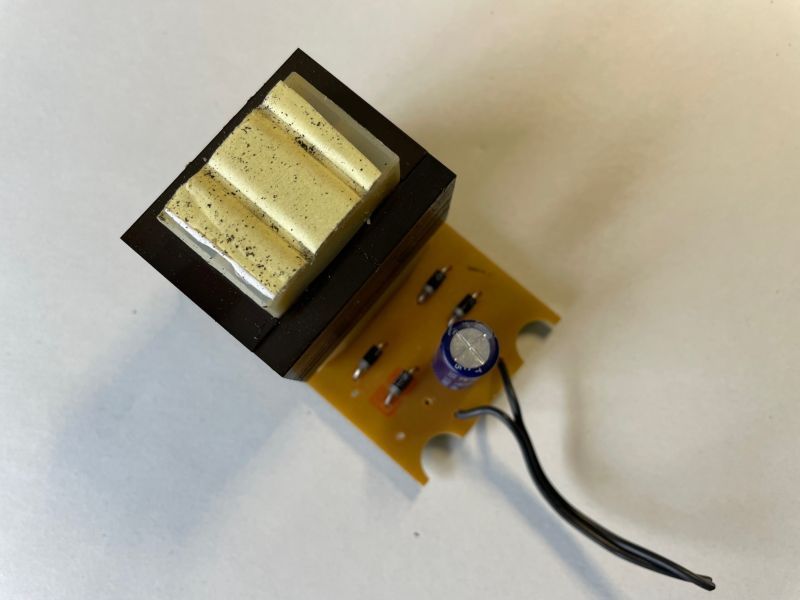

geöffnetes Netzteil mit Trafo, 4 Dioden, ein Elko
 |
 |

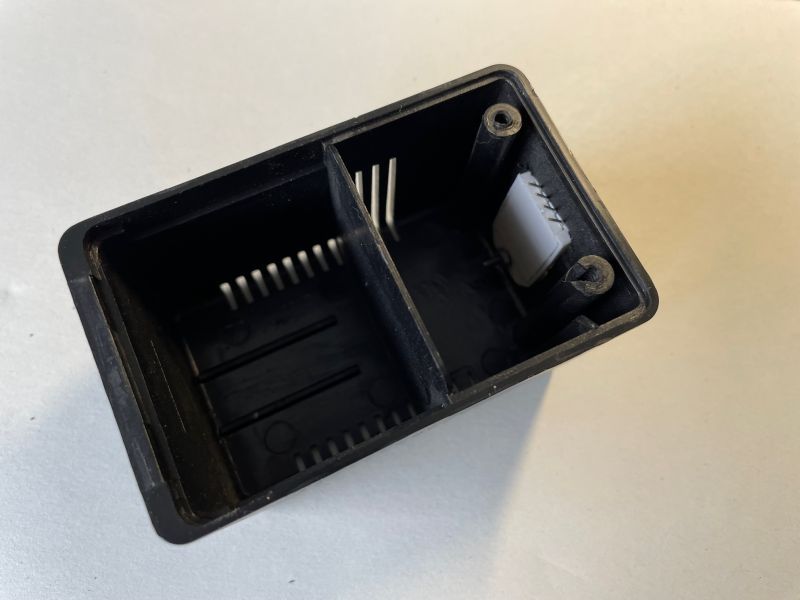

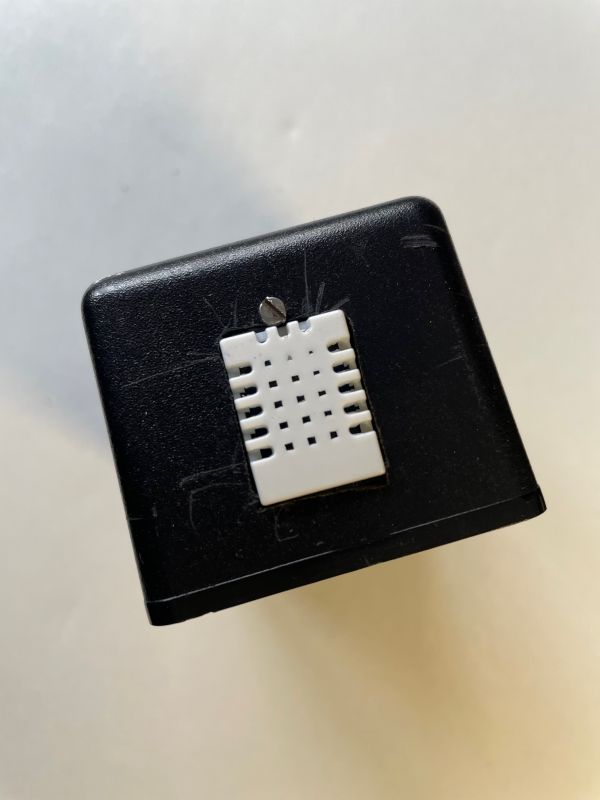

An der Seite des Gehäuses wurde ein recheckiges Loch ausgeschgnitten, in welches der Sensor (DHT20) eingesteckt und festgeschraubt wurde. Damit hat der Sensor einen guten thermischen Kontakt zur Umwelt.

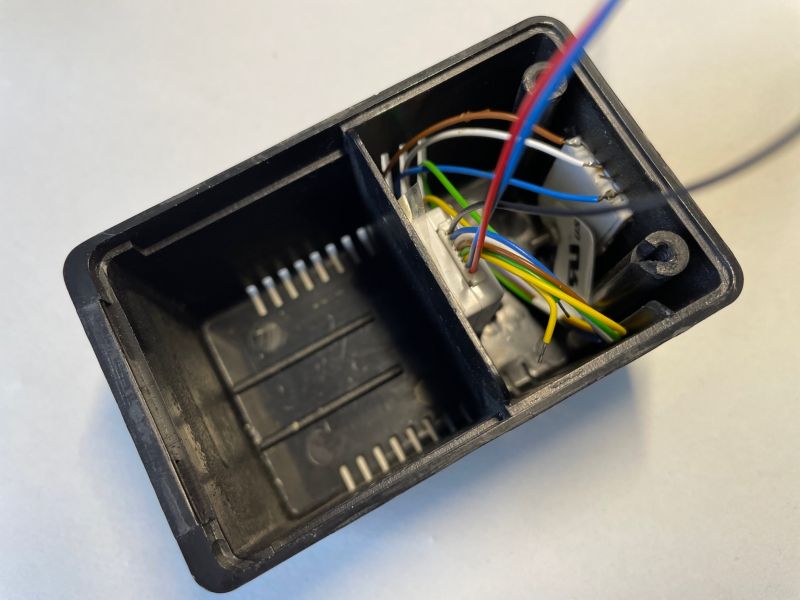

mit eingeklebten und verdrahteten Modul ...
... und angeschlossenem Trafo

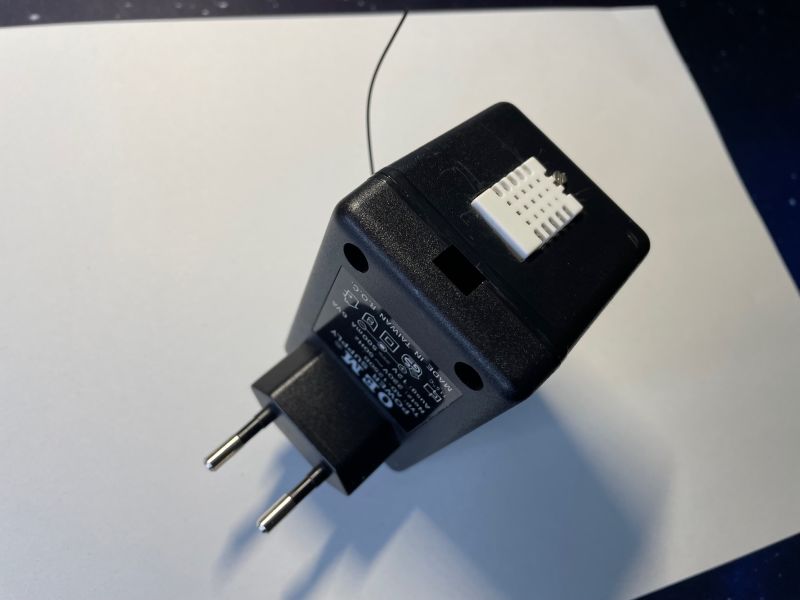

fertiges Stecker-Modul
